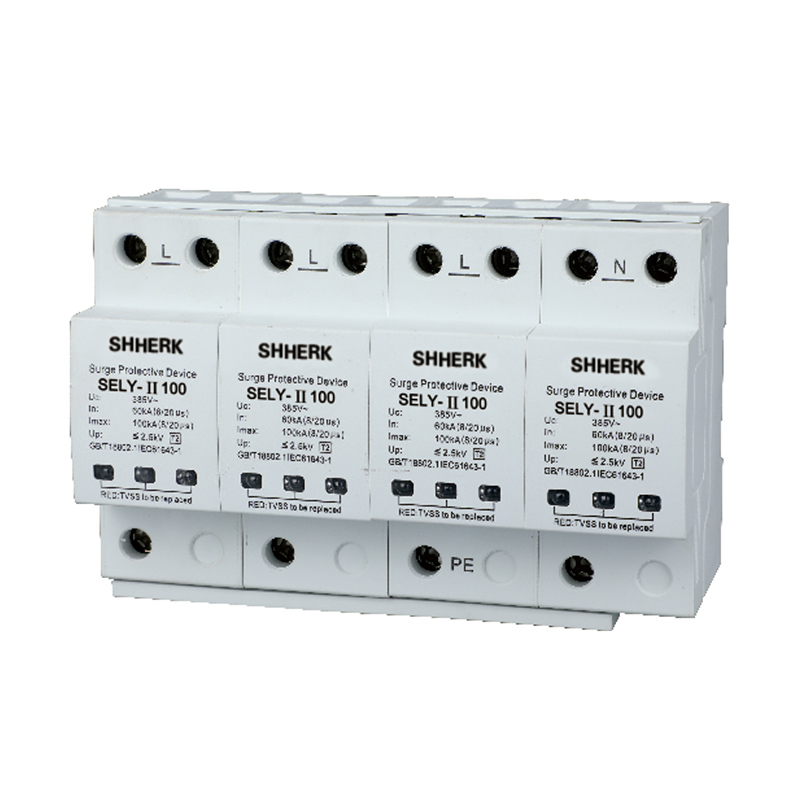

SELY-Ⅱ100系列電涌保護器
SELY-Ⅱ100系列電涌保護器(以下簡稱SP D)適用于交流50/60Hz、380V以及下的TT.TN-STN-C、IT、TN-C-S等供電系統,對雷擊或其它瞬時過電壓進行保護,應用于雷擊風險較高地區的設備系統的一級防雷保護。
SPD符合GB/T18802.1/IEC61643-Ⅱ. 訂購熱線:13634215093
SPD符合GB/T18802.1/IEC61643-Ⅱ. 訂購熱線:13634215093
- 產品詳情
-
產品概述
SELY-I 100系列電涌保護器(以下簡稱SP D)適用于交流50/60Hz、380V以及下的TT.TN-STN-C、IT、TN-C-S等供電系統,對雷擊或其它瞬時過電壓進行保護,應用于雷擊風險較高地區的設備系統的一級防雷保護。
SPD符合GB/T18802.1/IEC61643-Ⅱ.
產品安裝
安裝在LPZOB或L PZ1區與LPZ2區交界處,采用3 5mm的標準導軌安裝,連接銅質多股導線為2.5~35mm°。
SP D每極必須設置保護--使用熔斷器或小型斷路器雷電流SPD保護,用于SPD擊穿后短路保護。
安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、有線電視機房、消防中心、別墅、小區住戶配電箱等。
主要結構及工作原理
SPD為一端口,防觸電保護,戶內式固定安裝,電壓限制型。
SPD內置脫離器。當SPD因過熱、擊穿失效時,脫離器能自動的將其電網.上脫離,同時給出指示信號。SPD正常工作時可視窗口顯示綠色,失效脫離后顯示紅色。
1P+N,2P+N, 3P+N的由1P,2P,3P的SPD + NPE零地保護模塊組成,應用于TT、TN-S等供電系統。

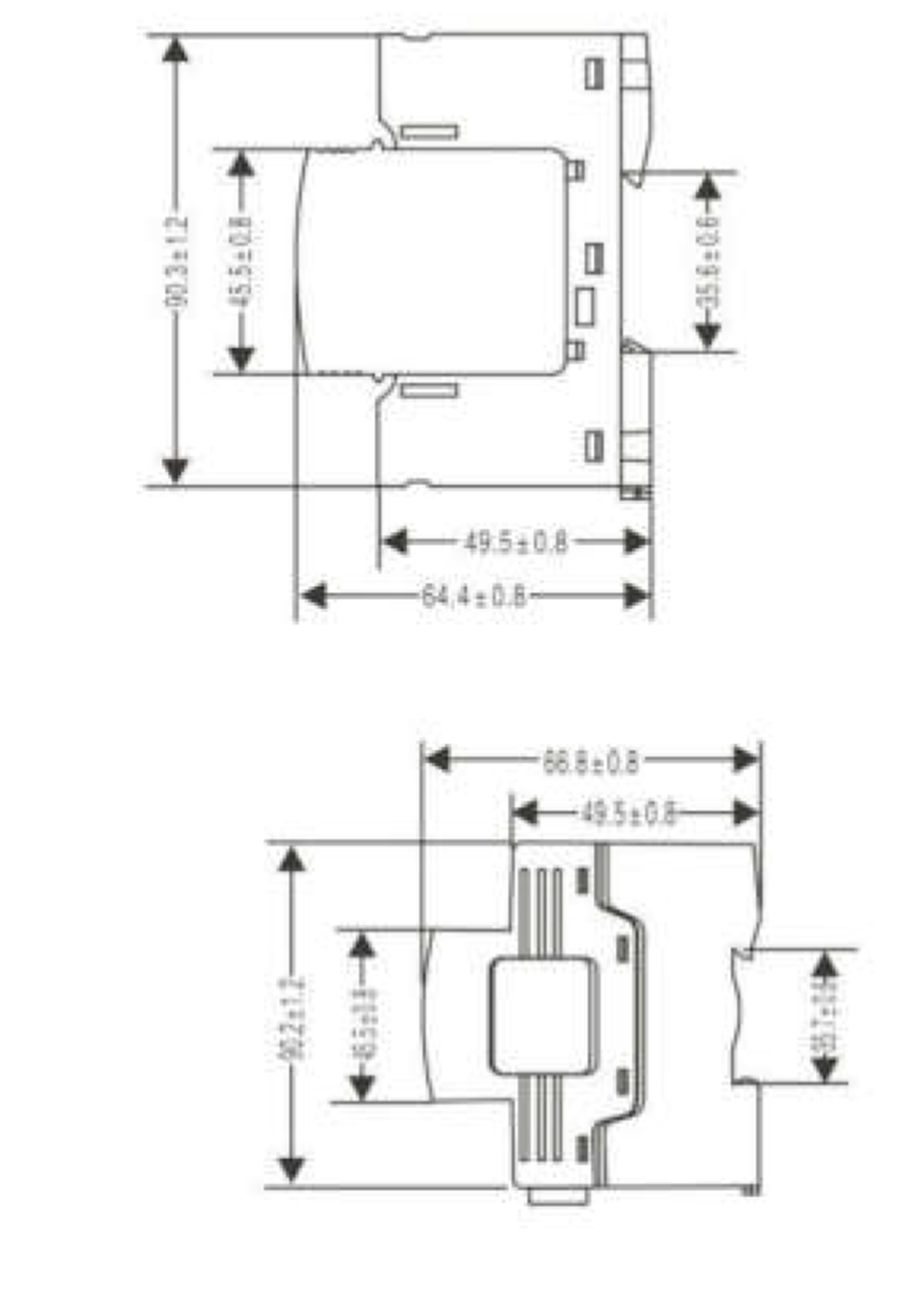

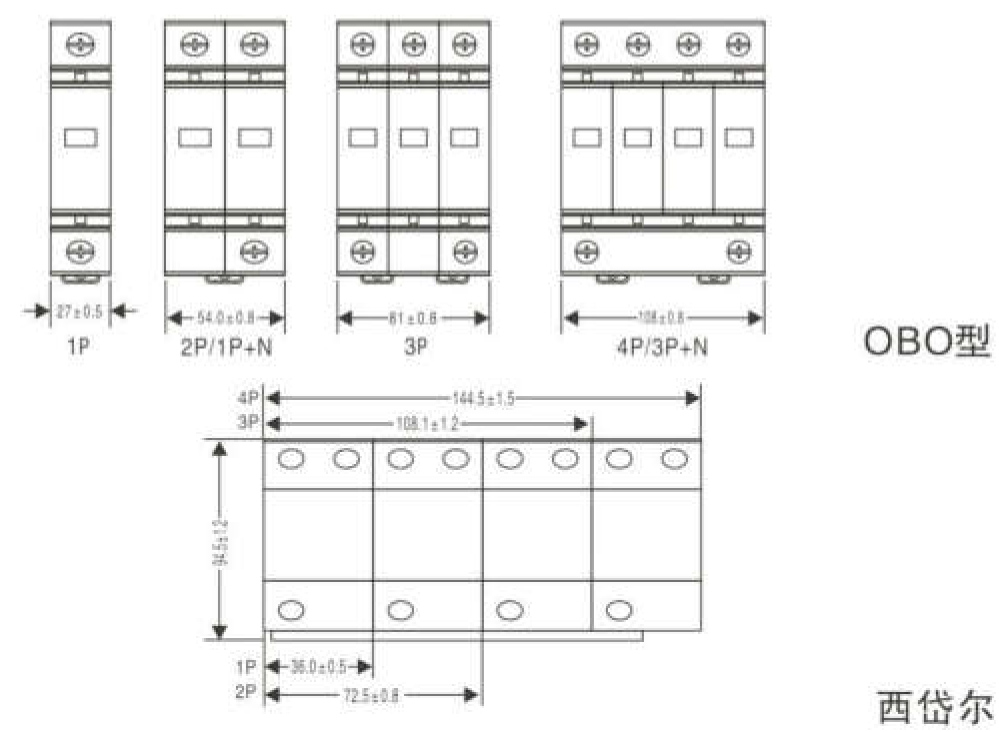

外形尺寸圖


主要技術參數
型號規格 SELY-Ⅱ100KA SELY-Ⅱ60KA SELY-Ⅱ160KA 最大持續工作電壓Uc(VAC) 420 385 275 420 385 320 275 420 385 320 275 電壓保護水平Up (kv) 2.5 2.5 1.8 2.5 2.5 2 1.8 3.5 3.2 2.5 2.0 最大放電電流(8/20u s)Imax(kA) 100 120 160 標稱放電電流(8/20 u s)In(kA) 50 60 80 響應時問ns <25 防護等級 IP20 失效指示 老化失效︰綠色正常,紅色失效 用途 進線二級保護 遙信功能 可另配貨 備注 最大持續工作電壓Uc可定制 在線留言
